Photovoltaik
Schrägdachsysteme –
Anwendungsbeispiele
Die Anzahl der Dachhaken ist abhängig von der Modulgröße sowie Wind- und Schneelasten. Für jedes Photovoltaikmodul werden zwei Reihen Montageschienen benötigt. Um die Montageschienen miteinander zu verbinden, werden die Profilverbinder eingesetzt. Auf diese Weise können die Montageschienen beliebig verlängert werden. Auf die Enden der Montageschienen werden die Endkappen eingesetzt. Hier reicht eine Endkappe pro Profilende. Ebenso werden die Modulklemmen benötigt. Zwischen zwei Modulen werden die Mittelklemmen eingesetzt. An die Enden kommen die Endklemmen und bilden den Abschluss.
Ein Schrägdachsystem mit einem Solarmodul
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für ein Solarmodul werden 2 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 4 Dachhaken montiert und das Modul mit 4 Endklemmen befestigt werden. Auf die vier Enden der Montageschienen wird je eine Endkappe aufgesteckt.

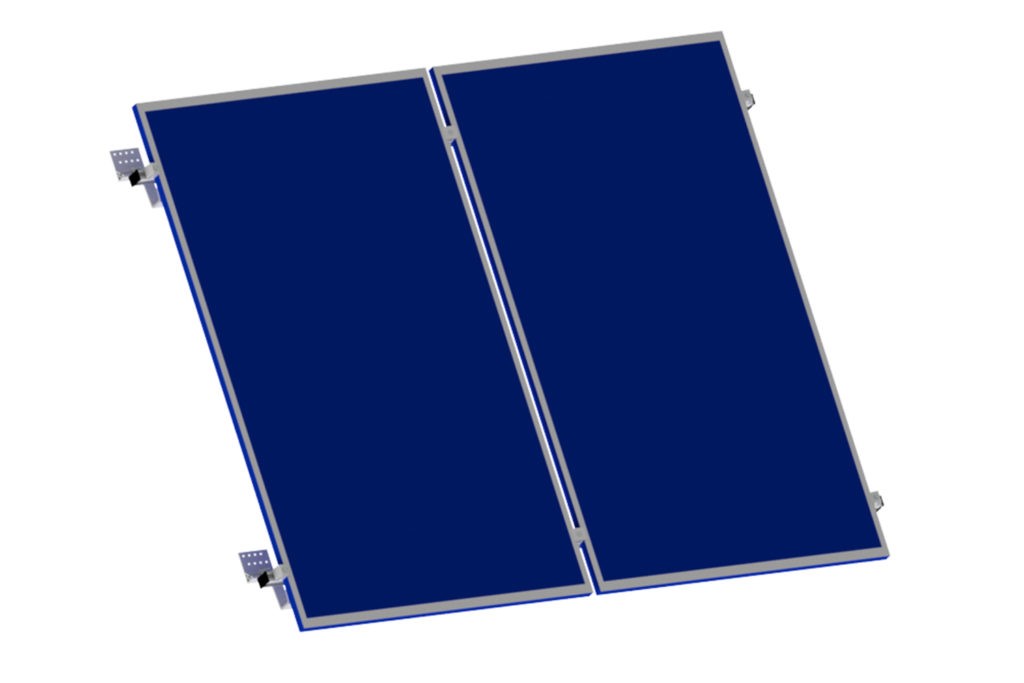

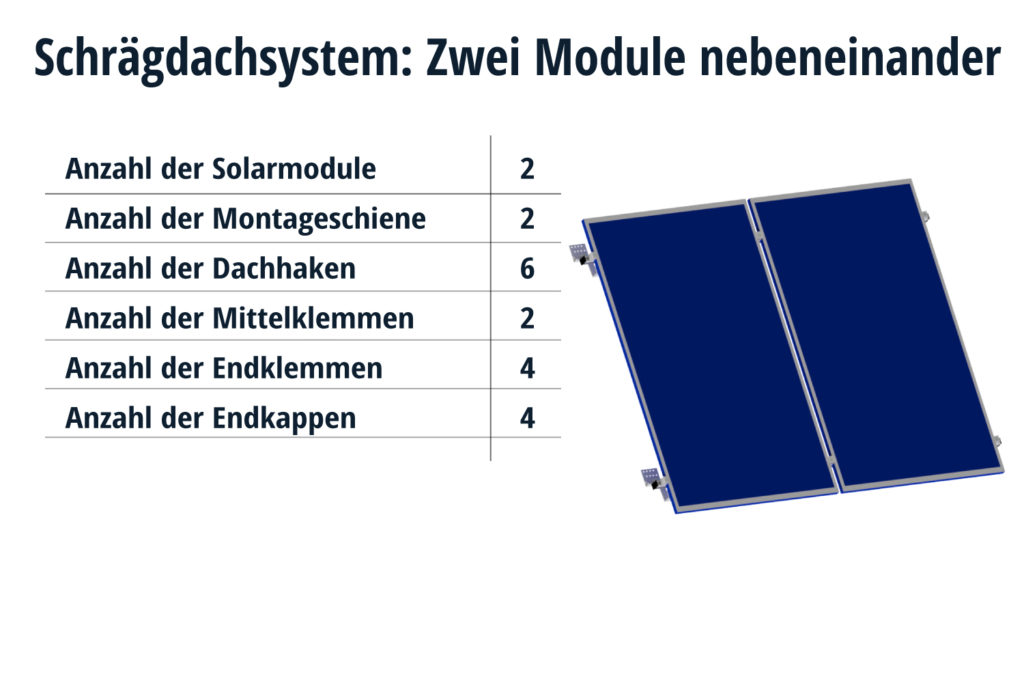

Ein Schrägdachsystem mit zwei Solarmodulen nebeneinander
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für zwei Solarmodule werden 2 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 6 Dachhaken montiert und die Module mit 2 Mittelklemmen und 4 Endklemmen befestigt werden. Auf die vier Enden der Montageschienen wird je eine Endkappe aufgesteckt.

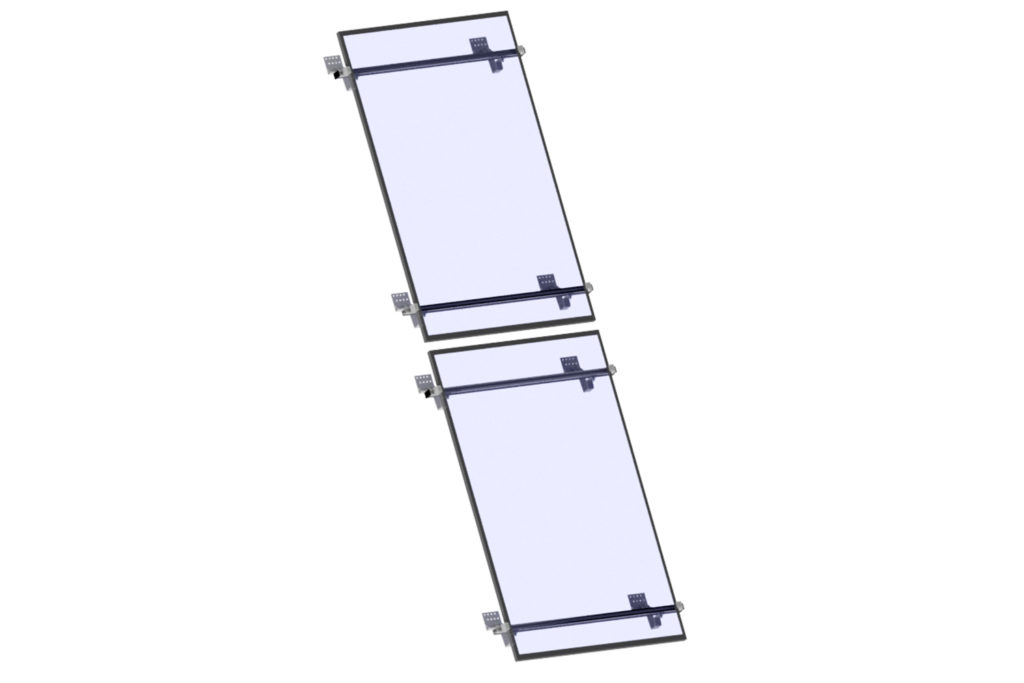

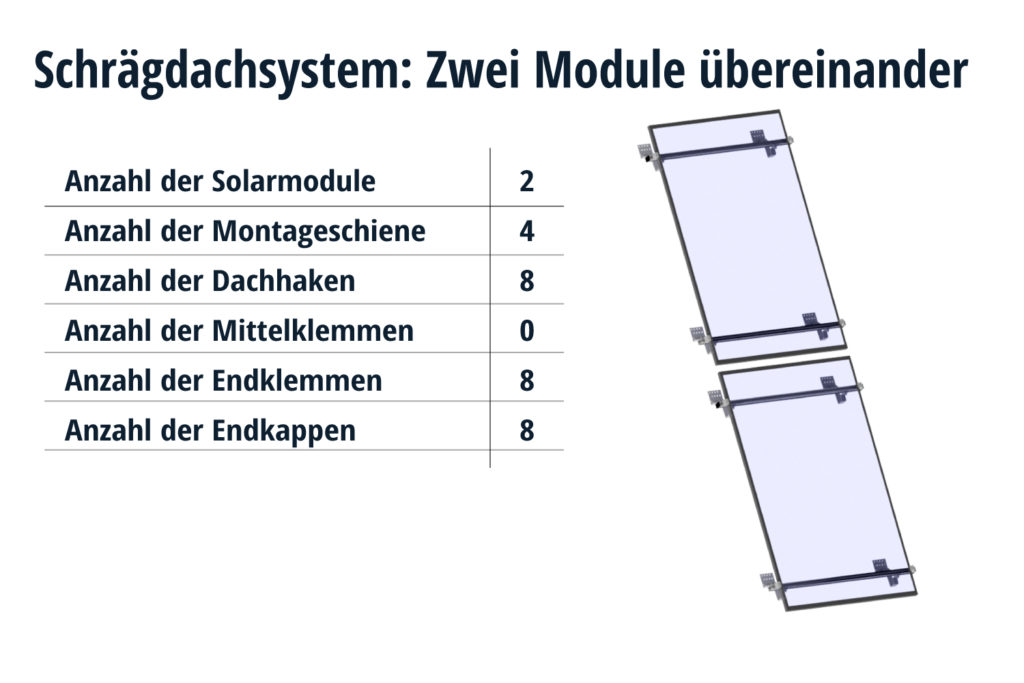

Ein Schrägdachsystem mit zwei Solarmodulen übereinander
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für zwei Solarmodule übereinander werden 4 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 8 Dachhaken montiert und die Module mit 8 Endklemmen befestigt werden. Auf die acht Enden der Montageschienen wird je eine Endkappe aufgesteckt.

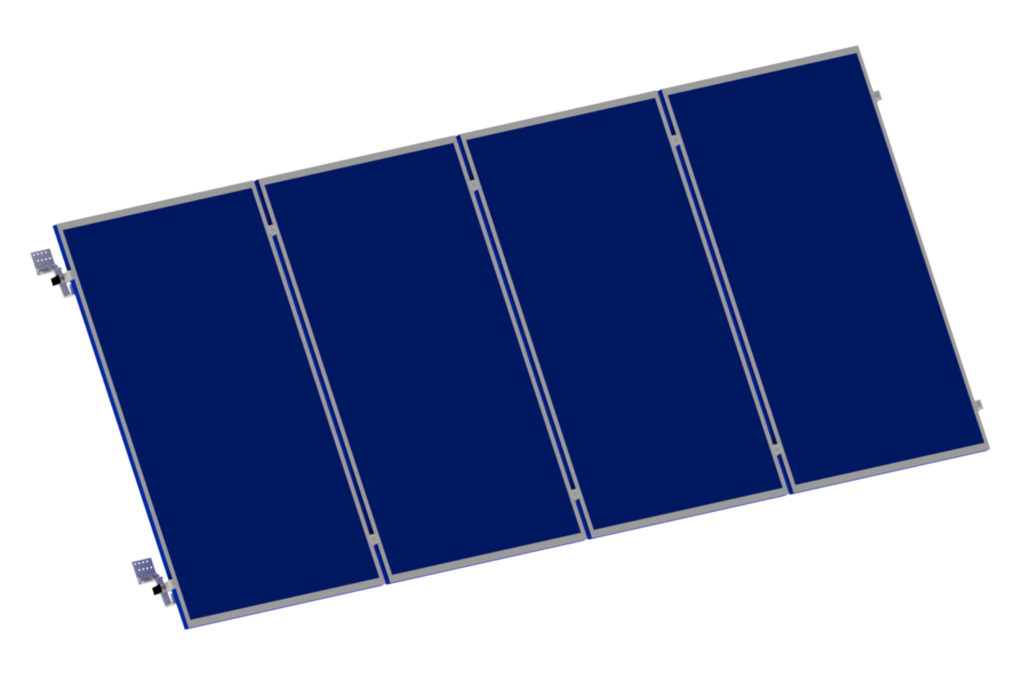

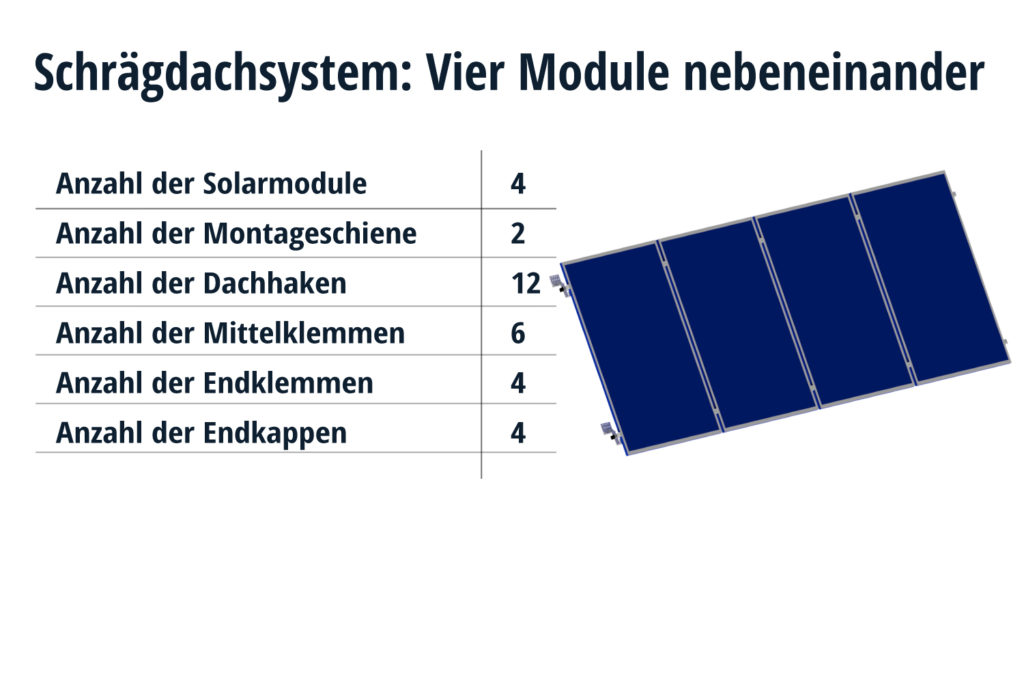

Ein Schrägdachsystem mit vier Solarmodulen nebeneinander
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für vier Solarmodule nebeneinander werden 2 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 12 Dachhaken montiert und die Module mit 6 Mittelklemmen und 4 Endklemmen befestigt werden. Auf die vier Enden der Montageschienen wird je eine Endkappe aufgesteckt.

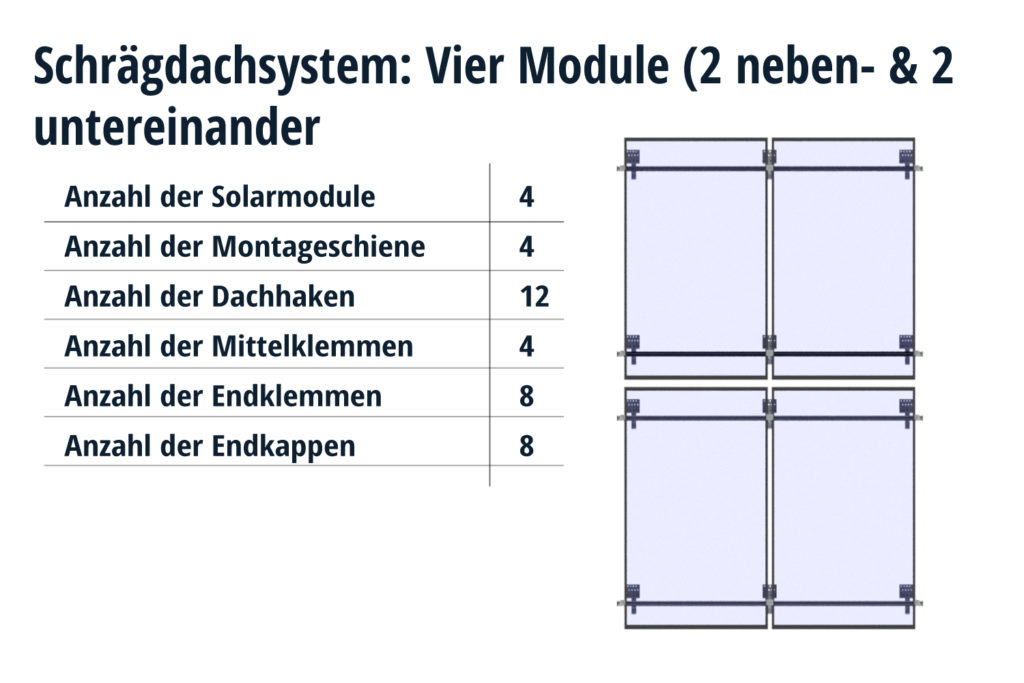

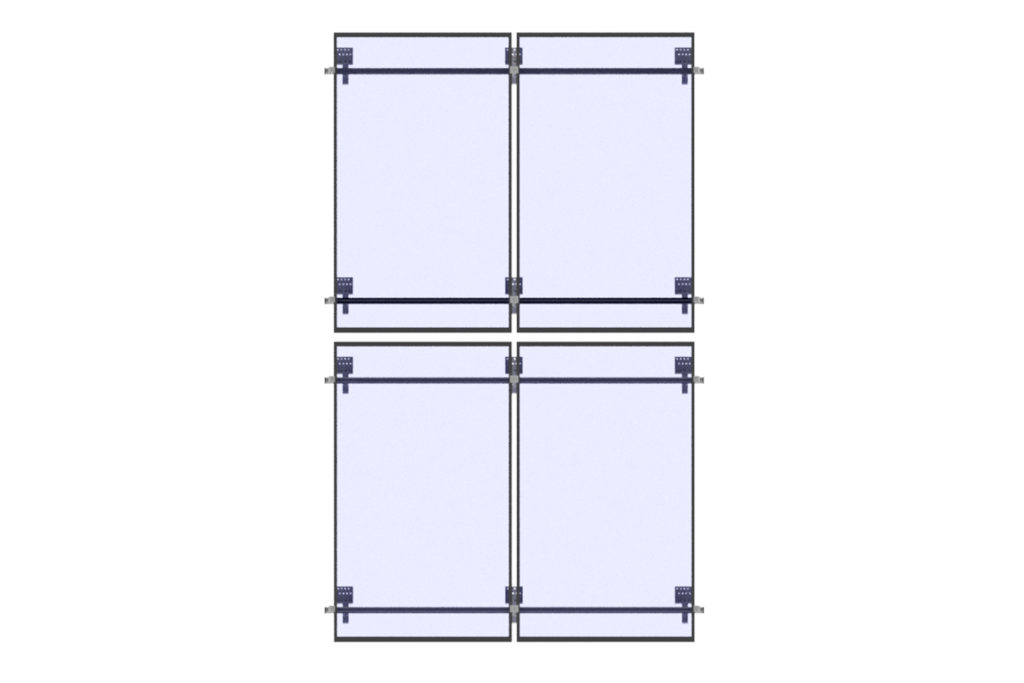

Ein Schrägdachsystem mit vier Solarmodulen (2 nebeneinander+2 übereinander)
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für vier Solarmodule (2 übereinander & 2 nebeneinander) werden 4 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 12 Dachhaken montiert und die Module mit 4 Mittelklemmen und 8 Endklemmen befestigt werden. Auf die acht Enden der Montageschienen wird je eine Endkappe aufgesteckt.

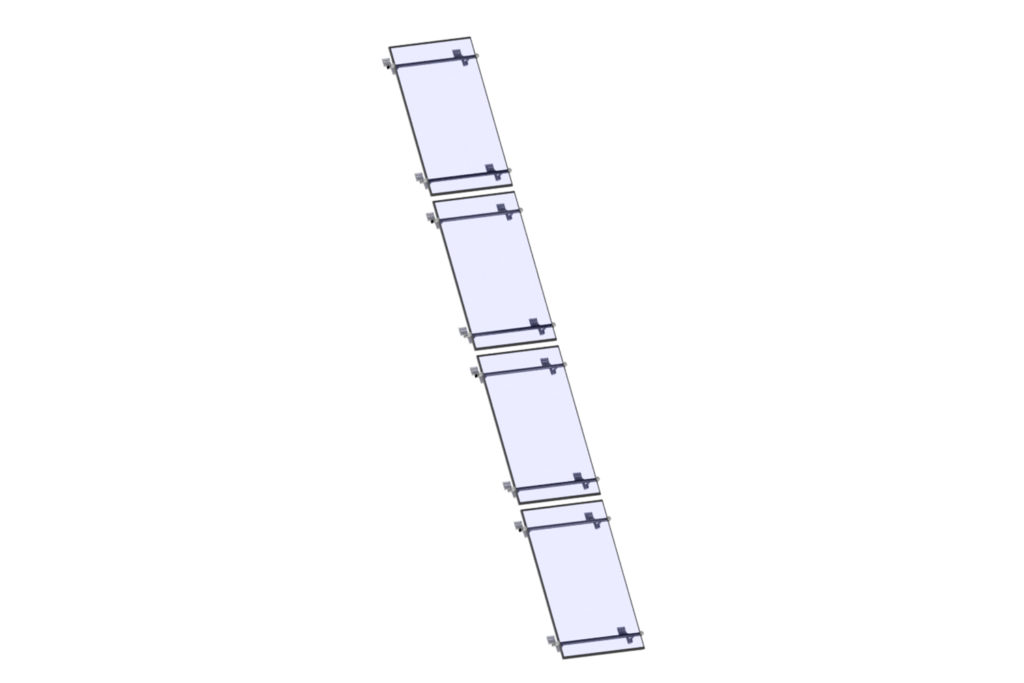

Ein Schrägdachsystem mit vier Solarmodulen übereinander
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für vier Solarmodule übereinander werden 8 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 16 Dachhaken montiert und die Module mit 16 Endklemmen befestigt werden. Auf die 16 Endklemmen der Montageschienen wird je eine Endkappe aufgesteckt.

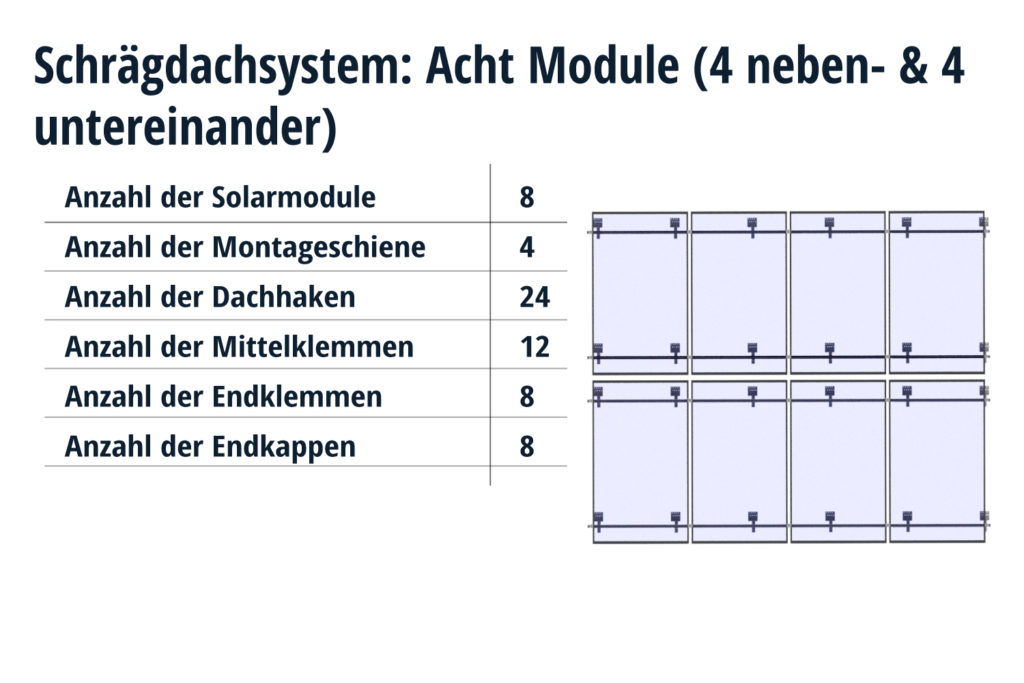

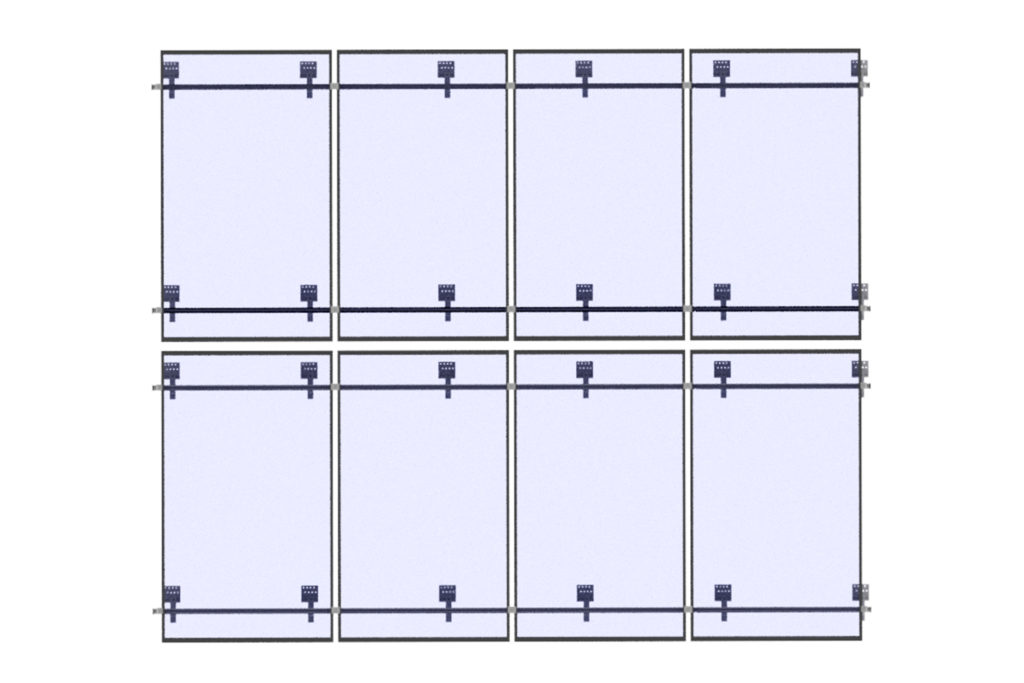

Ein Schrägdachsystem mit acht Solarmodulen (4 nebeneinander+2 übereinander)
Für die Montage einer Photovoltaikanlage mit einem Schrägdachsystem für vier Solarmodule (2 übereinander & 2 nebeneinander) werden 4 Montageschienenreihen benötigt. Zur Befestigung auf dem Dach müssen 24 Dachhaken montiert und die Module mit 12 Mittelklemmen und 8 Endklemmen befestigt werden. Auf die acht Endklemmen der Montageschienen wird je eine Endkappe aufgesteckt.
