Photovoltaik
Schrägdachsystem –
Was wird benötigt?
Um Ihre individuelle Solaranlage sicher und langlebig aufzubauen, werden grundlegend folgende Produkte benötigt:
Montageschienen •
Dachhaken •
Mittelklemmen •
Endklemmen •
Endkappen •
Montageschienen
Je nach Wind- und Schneezone variieren die benötigten Montageschienen.
Geeignet für Wind/-Schneezone 1:

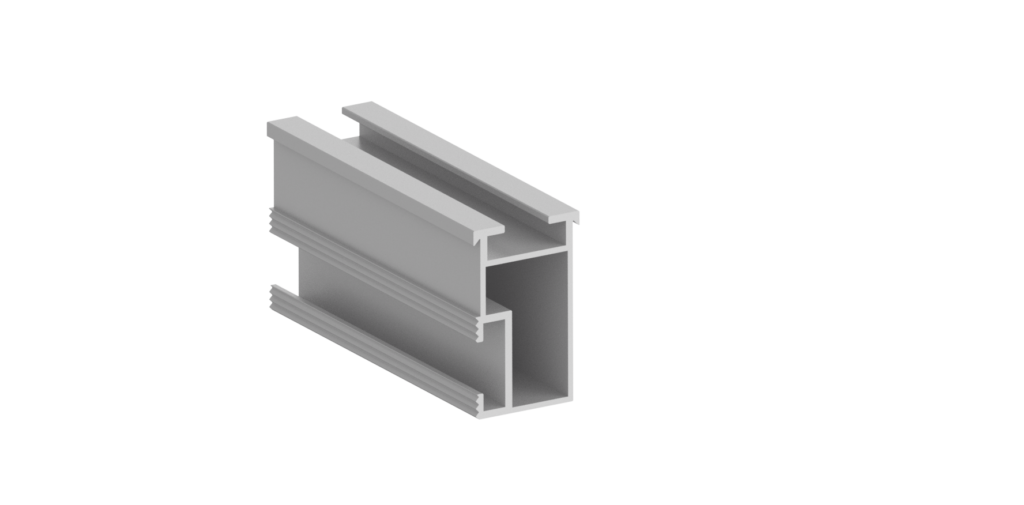

Set mit 2 Montageschienen 42 x 31
Geeignet für Wind/-Schneezone 2:

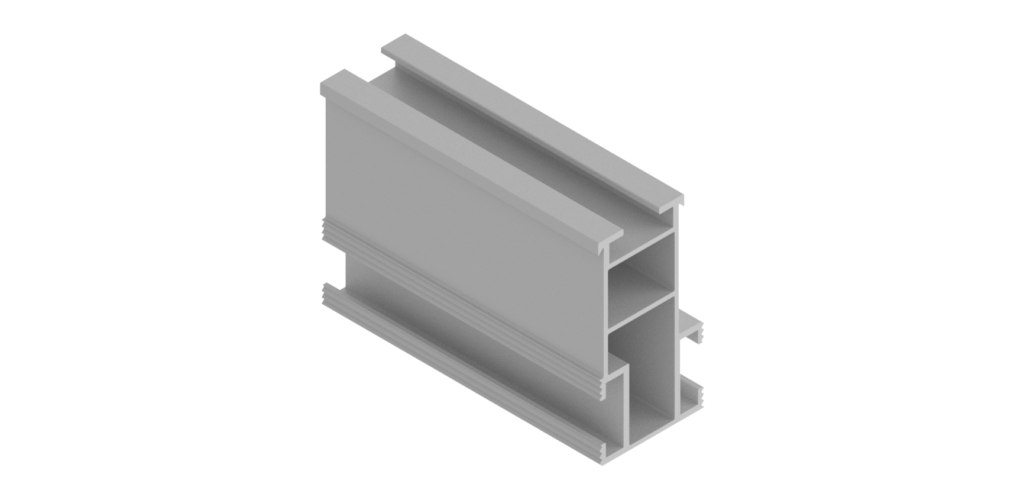

Set mit 2 Montageschienen 50 x 31
Geeignet für Wind/-Schneezone 3:
Set mit 2 Montageschienen 60 x 31
Geeignet für Wind/-Schneezone 4:
Set mit 2 Montageschienen 70 x 31
Prüfen Sie unter folgenden Links, in welcher Zone Sie sich befinden:

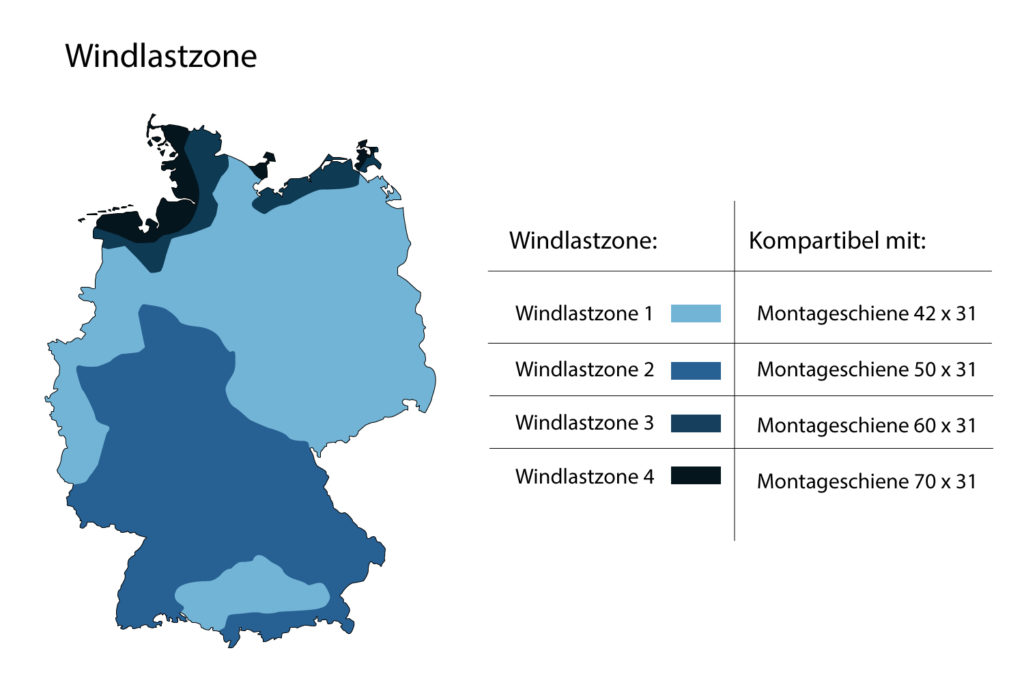

In welcher Windlastzone befinde ich mich?

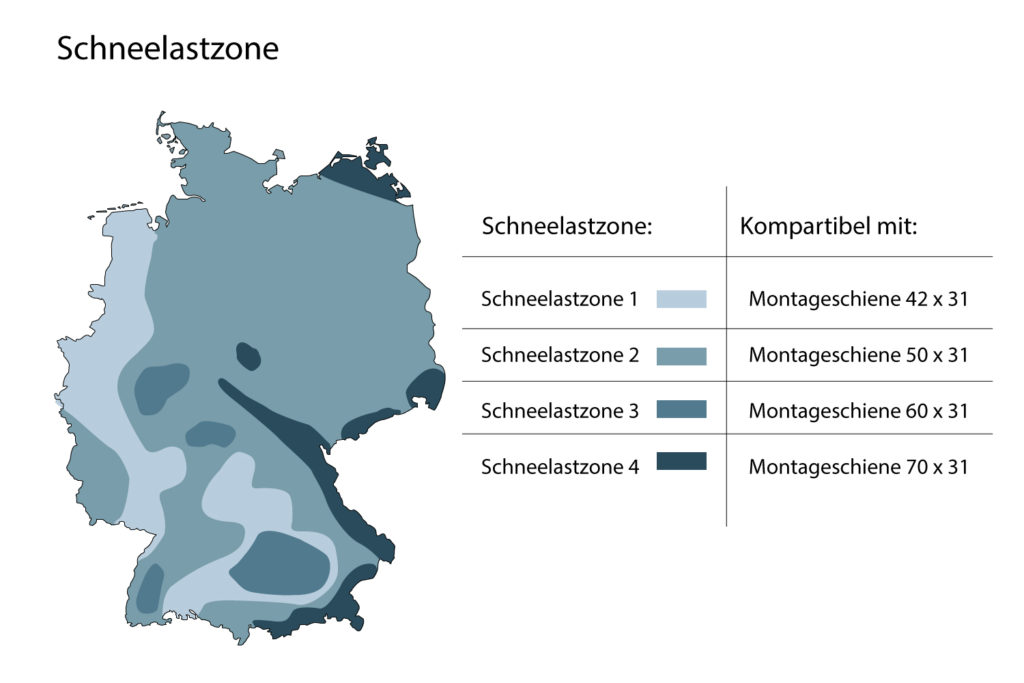

In welcher Schneelastzone befinde ich mich?
Um die Anzahl der Montageschienenreihen herauszufinden, wird die Anzahl der Solarmodule, die übereinander angeordnet sind, mit dem Faktor 2 multipliziert.
Anzahl Montageschienenreihe = Anzahl Module übereinander * 2
Haben Sie eine Photovoltaikanlage, bei der Module nur nebeneinander angereiht sind, dann brauchen sie genau 2 Montageschienenreihen.
Länge der Bodenführungs-schienen
Die benötigte Länge der Montageschiene wird wie folgt berechnet:
Benötigte Länge pro Montageschienenreihe = Modulbreite x Anzahl Module + Zwischenabstand (23,5 mm) x (Anzahl Module -1) + 2 x Randabstand (50 mm)
Zur Ermittlung der Gesamtlänge der Montageschienen wird die benötigte Länge der Montageschienenreihe mit der Anzahl der Montageschienenreihe multipliziert.
Dachhaken
Zur Befestigung auf dem Dach werden Dachhaken benötigt. Die Anzahl der Dachhaken ist je nach Dach unterschiedlich. Wir empfehlen 4 Dachhaken pro Solarmodul.

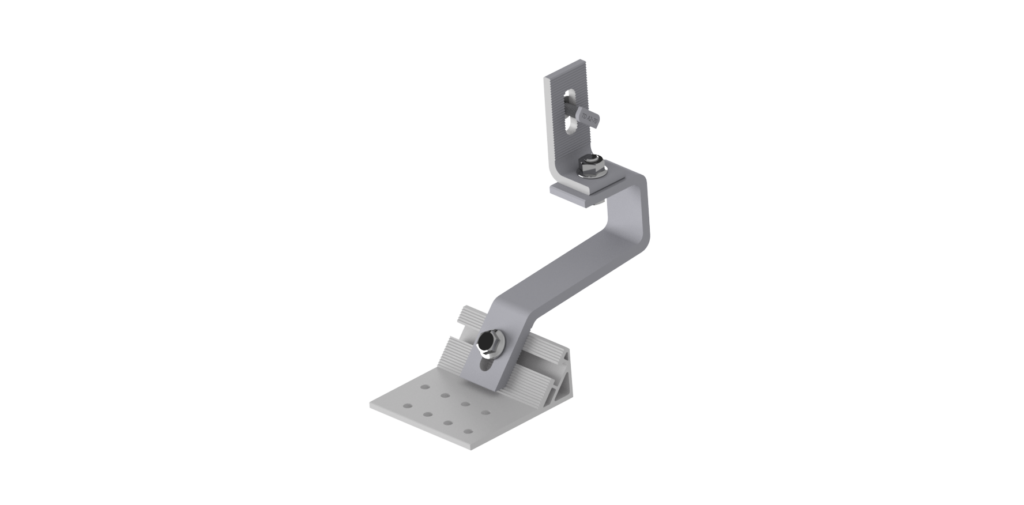

Robustes und modulares Set aus 4 extra langen Dachhaken für Parallel- und Kreuzverbund
Set mit 4 Dachhaken für Kreuzverbund
Set mit 4 Dachhaken für Parallelverbund
Mittelklemmen
Die Mittelklemmen werden benötigt, um die Solarmodule zu befestigen. Sie kommen zum Einsatz, wenn mehrere Module nebeneinander aufgestellt werden. Mit einer Mittelklemme werden immer zwei Module zusammen befestigt.
Um die Anzahl der benötigten Mittelklemmen zu ermitteln, wird zunächst die Anzahl der Module, die nebeneinander angeordnet sind, mit 1 subtrahiert, die Differenz daraus mit 2 multipliziert und das Produkt mit der Anzahl der Module, die übereinander angeordnet sind, multipliziert.
Anzahl Mittelklemme = (Anzahl Module nebeneinander – 1) x 2 x Anzahl Module übereinander
Set mit 4 Mittelklemmen für gerahmte Photovoltaikmodule
Set mit 4 Mittelklemmen für rahmenlose Photovoltaikmodule
Endklemmen und Endkappen
Die Endklemmen werden an das Ende einer Reihe von Modulen die Nebeneinander platziert sind montiert. Sie kommen dann zu Einsatz, wenn nur ein Modul befestigt wird, hier gilt:
Anzahl der Module, die übereinander angeordnet sind, multipliziert mit 4.
Haben Sie eine Photovoltaikanlage, bei der Module nur nebeneinander angereiht sind, dann brauchen sie genau 4 Endklemmen.
An jeder Endklemme wird eine Endkappe befestigt.
Set mit 4 Endklemmen für gerahmte Photovoltaikmodule
Set mit 4 Endklemmen für rahmenlose Photovoltaikmodule
Set mit 4 Endkappen für Montageschienen
Alle Berechnungsformeln
Anzahl Montageschienenreihen = Anzahl Module übereinander * 2
Hinweis: Wenn Sie Module nur nebeneinander befestigen, dann werden genau 2 Reihen von Montageschienen gebraucht.
Benötige Länge pro Montageschienenreihe = Modulbreite x Anzahl Module + Zwischenabstand (23,5 mm) x (Anzahl Module -1) + 2 x Randabstand (50 mm)
Gesamtlänge der Montageschienen = Benötige Länge pro Montageschienenreihe x Anzahl Montageschienenreihe
Anzahl Verbinder = Anzahl der zu verbindenden Montageschienen -1
Anzahl Mittelklemmen = (Anzahl Module nebeneinander – 1) x 2 x Anzahl Module übereinander
Hinweis: Wenn Sie Module nur nebeneinander befestigen, dann nutzen Sie die Formel wie folgt:
(Anzahl Module nebeneinander – 1) x 2
Anzahl Endklemmen = Anzahl Module übereinander x 4
Hinweis: Wenn Sie Module nur nebeneinander befestigen, dann benötigen Sie genau 4 Endklemmen.
Anzahl Endkappen = Anzahl Endklemmen
