Photovoltaik
Flachdachsysteme –

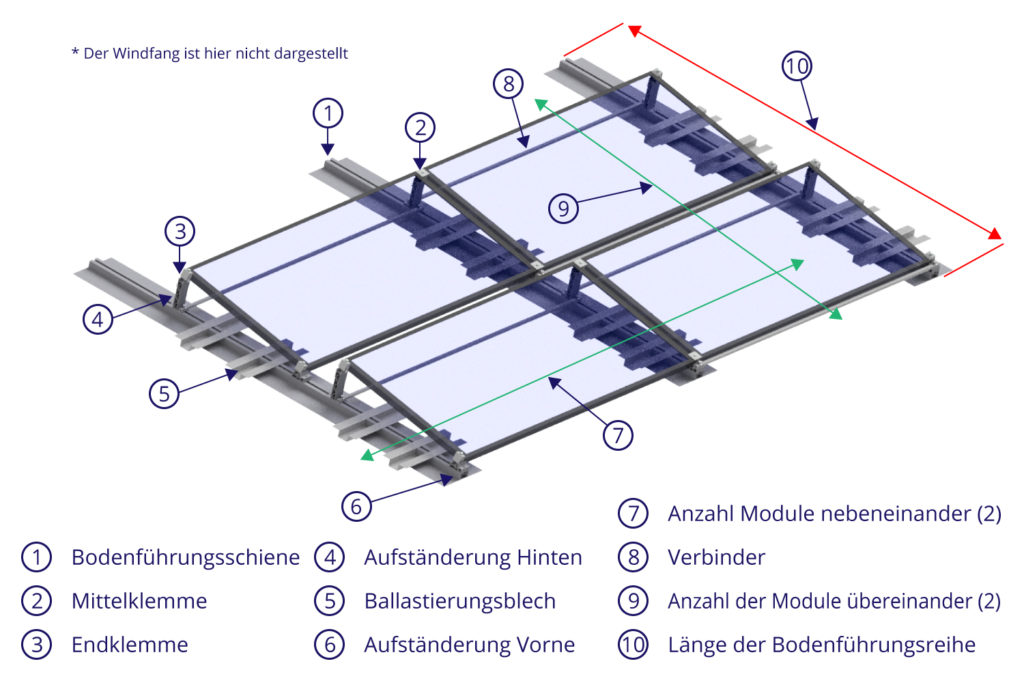

Was wird benötigt?
Um Ihre individuelle Solaranlage sicher und langlebig aufzubauen, werden grundlegend folgende Produkte benötigt:
Bodenführungsschienen •
Aufständerungen „Vorne“ & „Hinten“ •
Mittelklemmen •
Endklemmen •
Bodenführungsverbinder •
Ballastierungsbleche •
Windfang (bei Süd-Ausrichtung) •
Reihenverbinder •

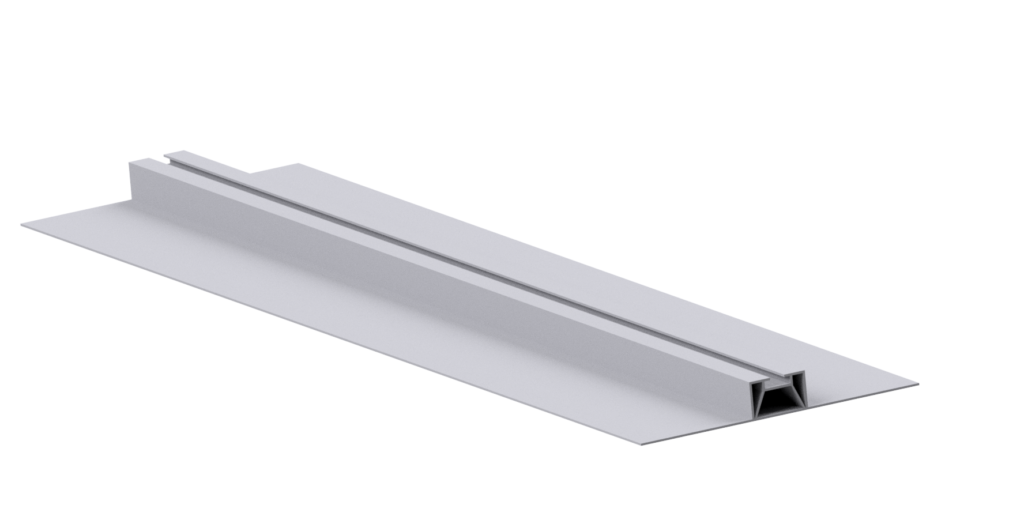

Bodenführungsschienen
Um die Anzahl der Bodenführungsreihen herauszufinden, wird die Anzahl der Solarmodule, die nebeneinander angeordnet sind, mit 1 addiert.
Anzahl Bodenführungsschienenreihe = Anzahl Module +1
Haben Sie eine Photovoltaikanlage, bei der die Module nur hintereinander angereiht sind, dann brauchen sie genau 2 Bodenführungsschienenreihen.
Länge der Bodenführungs-schienen
Für die Berechnung der Länge der Bodenführungsreihe wird folgende Formel angewandt:
Länge der Bodenführungsreihe = (Modulbreite + 0,2 m) x Anzahl Module hintereinander (Wert auf ganze Meter aufrunden)
Die Länge der Bodenführungsreihen wird wie folgt berechnet: Die Modulbreite wird mit 0,2 m beaufschlagt und anschließend mit der Anzahl der Module hintereinander multipliziert. Anschließend empfehlen wir, den Wert auf ganze Meter aufzurunden.

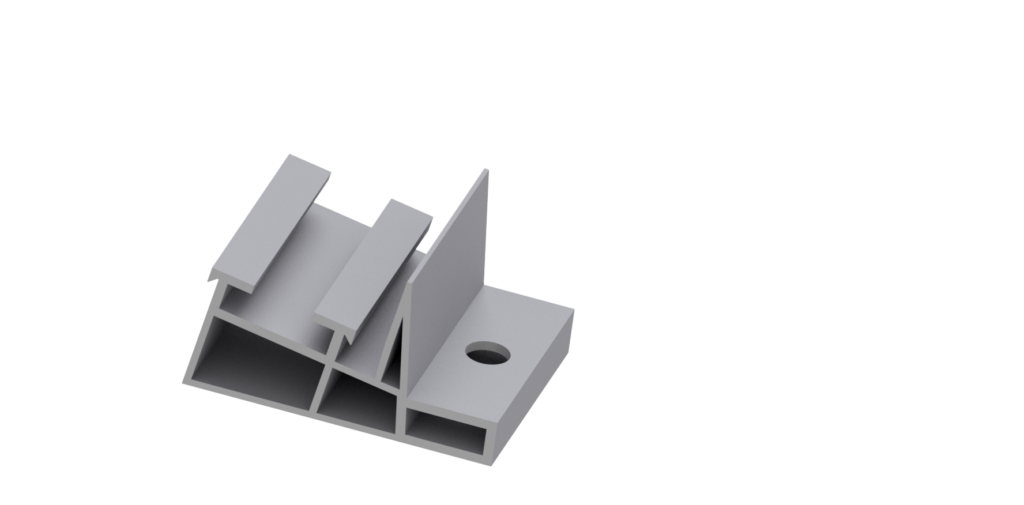

Aufständerungen “Vorne” & “Hinten”
Um die Anzahl der Aufständerungen sowohl vorne als auch hinten zu ermitteln, werden jeweils die Anzahl der Module, die nebeneinander angeordnet sind, addiert mit 1 und die Summe daraus multipliziert mit der Anzahl der Module, die hintereinander angeordnet sind.
Anzahl der Aufständerungen = (Anzahl Module nebeneinander + 1) x Anzahl Module hintereinander
Diese Formel muss jeweils einmal für beide Aufständerungsvarianten(einmal für “Vorne” und einmal für “Hinten”) angewendet werden.
Set mit 4 Aufständerungen „Vorne“ in 10° | 20° | 30°
Set mit 4 Aufständerungen „Hinten“ in 10° | 20° | 30°

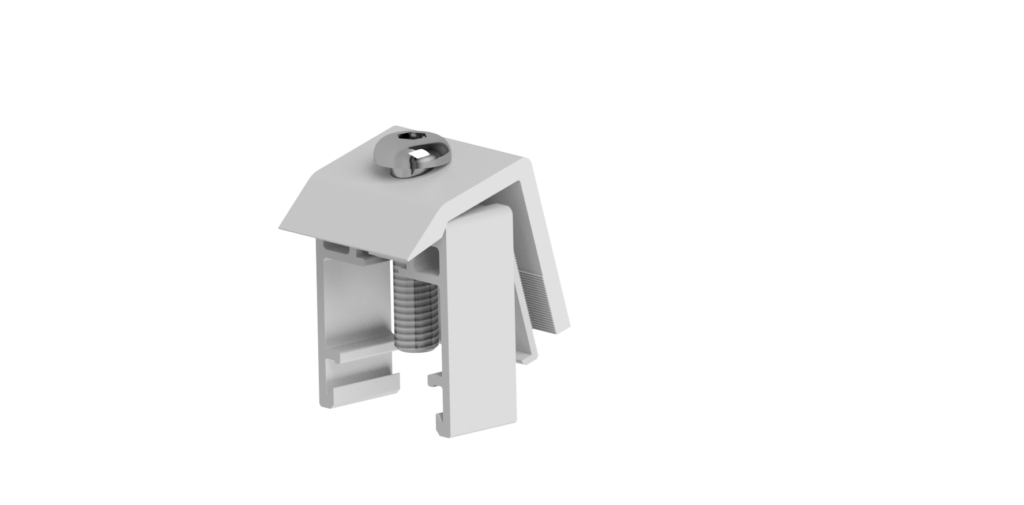

Mittelklemmen
Die Mittelklemmen werden benötigt, um die Solarmodule zu befestigen. Die Mittelklemmen kommen zum Einsatz, wenn mehrere Module nebeneinander aufgestellt werden. Mit einer Mittelklemme werden immer zwei Module befestigt.
Anzahl Mittelklemmen = (Anzahl Module nebeneinander – 2 x 2) x Anzahl Module hintereinander
Haben Sie eine Photovoltaikanlage, bei der Module nur nebeneinander angereiht, dann nutzen Sie die Formel wie folgt:
Anzahl Mittelklemmen = (Anzahl Module nebeneinander – 2) x 2
Set mit 4 Mittelklemmen für gerahmte Photovoltaikmodule
Set mit 4 Mittelklemmen für rahmenlose Photovoltaikmodule

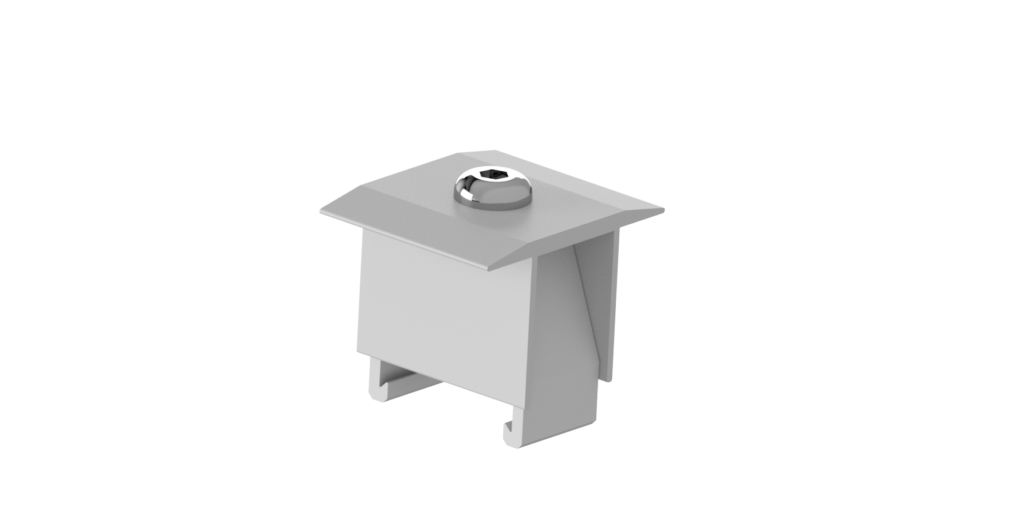

Endklemmen
Die Endklemmen werden an das Ende einer Reihe von Modulen die Nebeneinander platziert sind montiert. Sie kommen dann zum Einsatz, wenn nur ein Modul befestigt wird, hier gilt:
Anzahl der Module, die übereinander angeordnet sind, multipliziert mit 4.
Anzahl Endklemmen = Anzahl Module übereinander x 4
Haben Sie eine Photovoltaikanlage, bei der die Module nur nebeneinander angereiht sind, dann benötigen Sie genau 4 Endklemmen.
Set mit 4 Endklemmen für gerahmte Photovoltaikmodule
Set mit 4 Endklemmen für rahmenlose Photovoltaikmodule
Bodenführungs-verbinder
Die Bodenführungsverbinder sind zur Befestigung mehrerer Bodenführungsschienen, die untereinander angeordnet sind. Man berechnet die Anzahl der Verbinder wie folgt:
Die Länge der Bodenführungsreihe (aufgerundet auf ganze Meter) wird mit 1 subtrahiert und die Differenz wird dann multipliziert mit der Anzahl der Bodenführungsreihen.

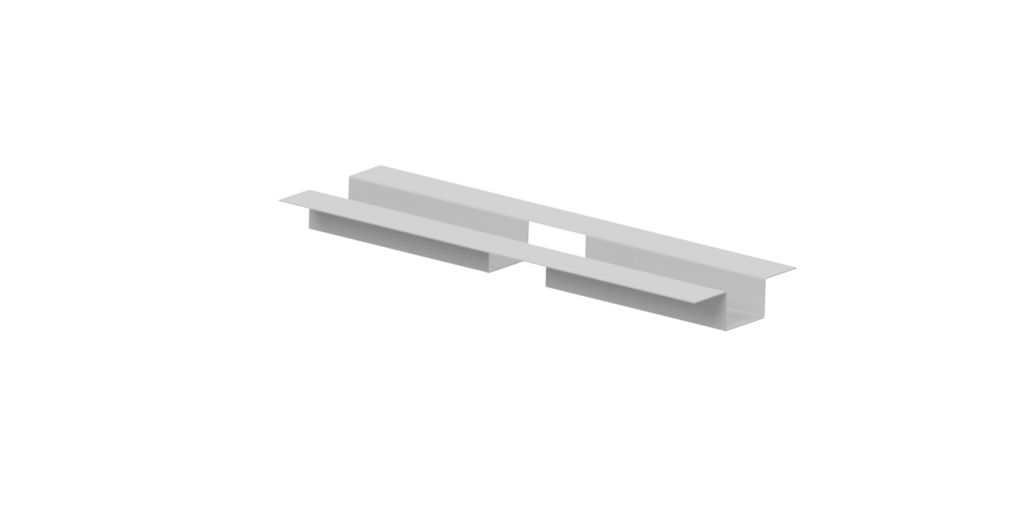

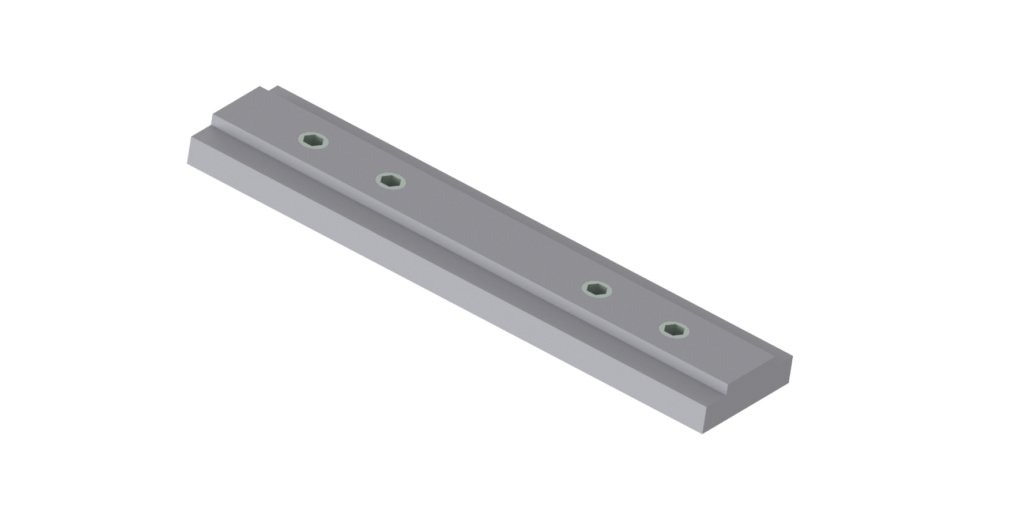

Set mit 4 Bodenführungsverbindern zur Verbindung von Bodenführungsschienen
Ballastierungsbleche
Die Ballastierungsbleche werden eingesetzt, um bei erhöhter Belastung, wie Schneefall oder Wind, für Sicherheit zu sorgen. Es wird empfohlen, jedes Solarmodul ausreichend zu beschweren. Grundsätzlich gilt jedoch, dass mindestens jedes zweite Solarmodul beschwert werden sollte. Pro beschwertem Modul werden so 4 Ballastierungsbleche benötigt. Wir empfehlen, die Solarmodule gleichmäßig von beiden Seite zu beschweren.

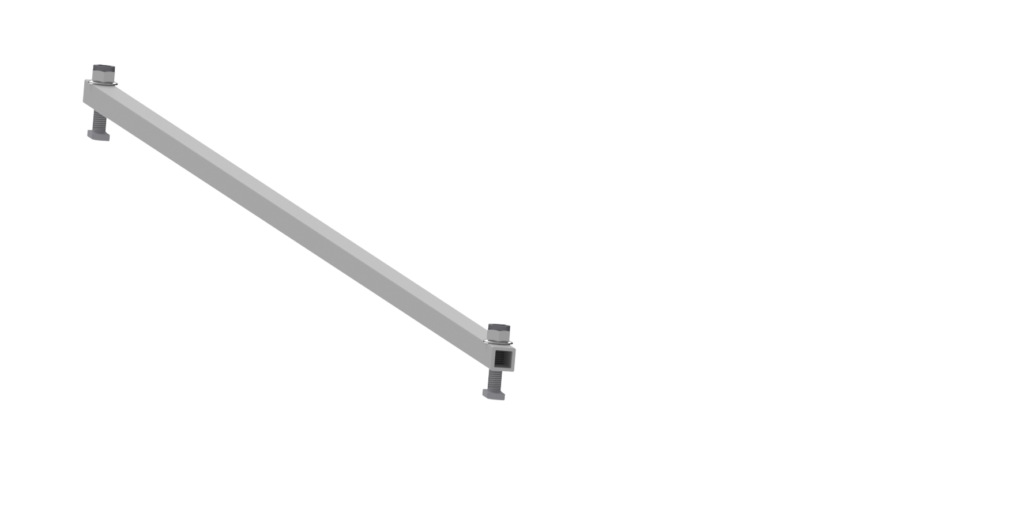

Reihenverbinder
Der Reihenverbinder ist zur horizontalen Befestigung der Bodenführungsreihen. Empfohlen wird hier ein Verbinder pro Solarmodul.
Alle Formeln
Anzahl Bodenführungschienen = Anzahl Module nebeneinander +1
Länge der Bodenführungsschiene = {(Modulbreite + 0,2m) x Anzahl Module hintereinander} (runden auf ganze Meter)
Anzahl Aufständerungen “Vorne” & “Hinten” = (Anzahl Module nebeneinander + 1) * Anzahl Module hintereinander
Bodenführung in Meter = Anzahl Bodenführungsreihen x Länge Bodenführungsreihe
Anzahl Mittelklemmen = (Anzahl Module nebeneinander x 2 – 2) x Anzahl Module hintereinander
Anzahl Endklemmen = Anzahl Module übereinander x 4
Anzahl Bodenführungsverbinder = (Länge Bodenführungsreihe (Aufrunden auf ganze Meter) -1) x Anzahl Bodenführungsreihen
Anzahl Ballastierungsbleche = Anzahl Bodenführungsreihen x Anzahl Module hintereinander x 2
Anzahl Reihenverbinder = Anzahl Module
Anzahl Windfang = Anzahl Module
